Дисковые поворотные затворы применяют там, где нужно быстро перекрывать или регулировать поток воды, воздуха и других рабочих сред. Компактная конструкция особенно удобна на трубопроводах с ограниченным пространством: арматура занимает мало места по длине, сравнительно немного весит и не требует сложного корпуса с массивными присоединительными патрубками.
Как устроен межфланцевый затвор

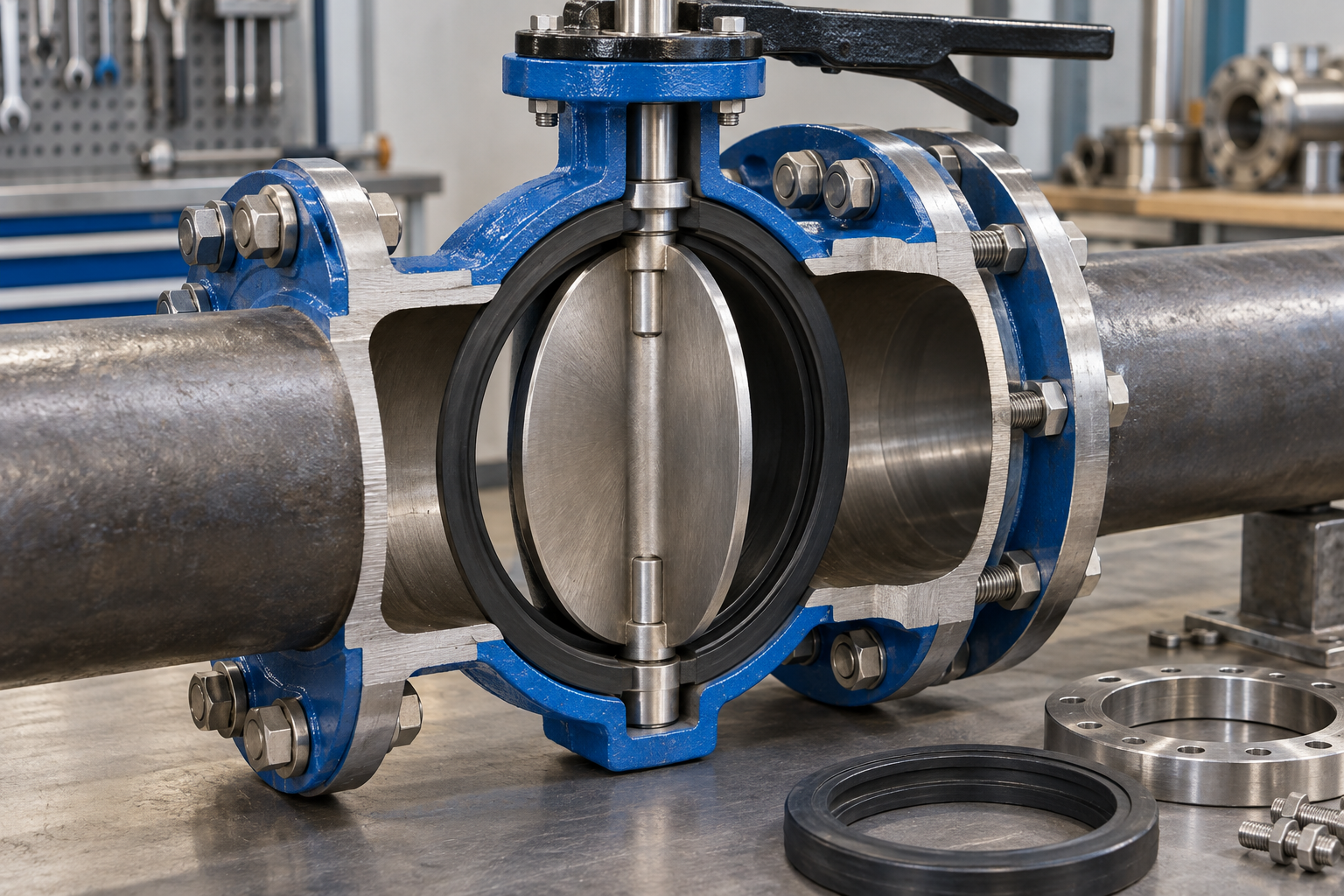

Основной рабочий элемент — диск, закреплённый на штоке внутри кольцевого корпуса. При повороте рукоятки или привода на четверть оборота диск меняет положение от полностью открытого до закрытого. В открытом положении он располагается вдоль потока и создаёт умеренное гидравлическое сопротивление. В закрытом положении кромка диска прижимается к эластичному уплотнению и отделяет один участок трубопровода от другого.

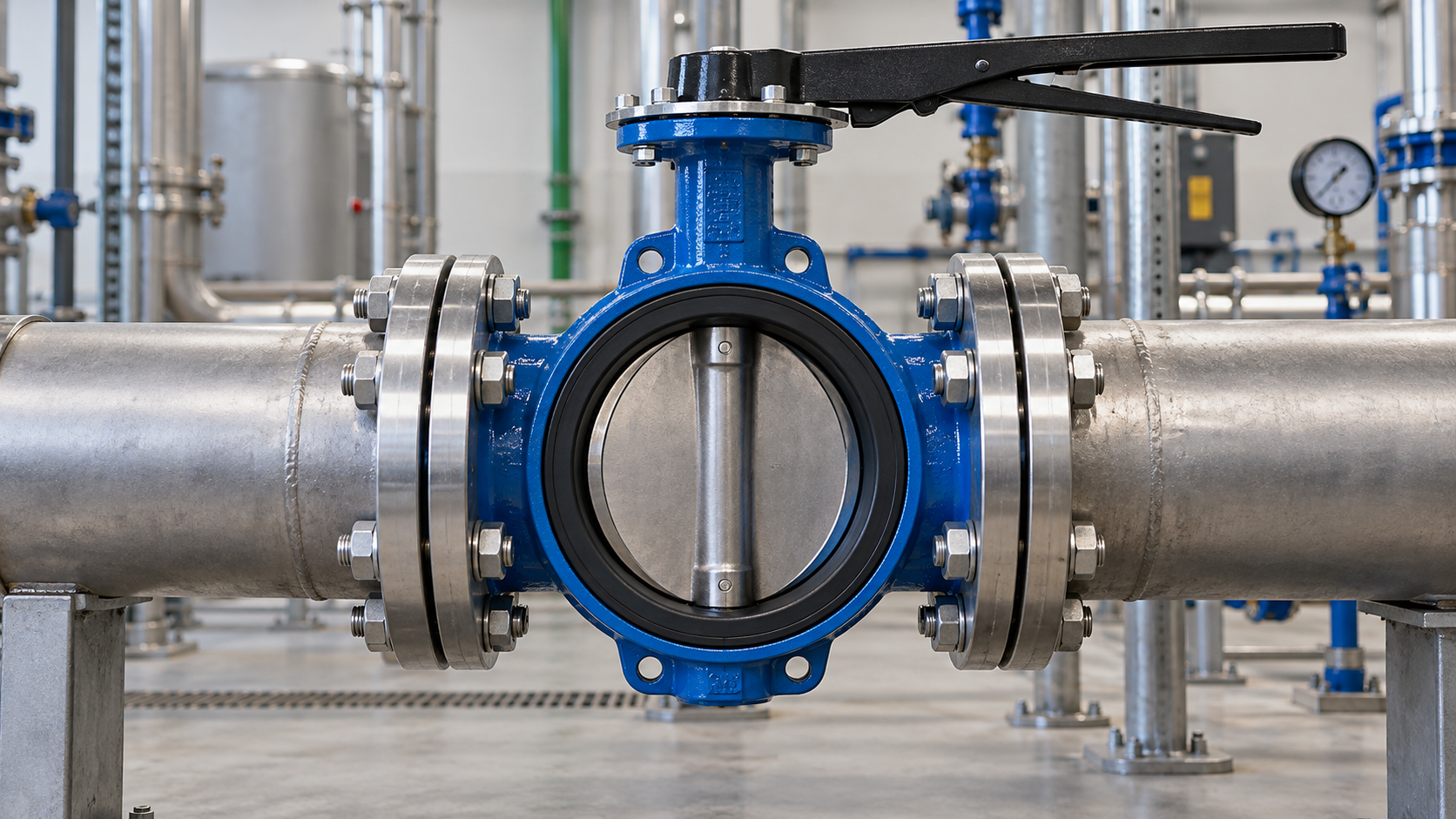

Корпус устанавливают между ответными фланцами и стягивают болтами. Такой затвор межфланцевый не нуждается в собственных массивных фланцах, поэтому получается компактнее многих традиционных задвижек. Центрирующие отверстия или проушины помогают правильно расположить арматуру относительно оси трубы.
Преимущества конструкции
Поворотный механизм прост и позволяет быстро управлять потоком. Для ручного затвора небольшого диаметра обычно достаточно рычага, а на крупных трубопроводах используют редуктор, пневматический или электрический привод. Выбор привода зависит от диаметра, давления, частоты переключений и требований к автоматизации.
- Компактность. Небольшая монтажная длина упрощает размещение узла в насосных, тепловых пунктах и технологических линиях.
- Малый вес. Нагрузка на опоры и трубопровод обычно ниже, чем при применении массивной фланцевой арматуры сопоставимого диаметра.
- Быстрое управление. Для перехода из открытого положения в закрытое требуется поворот диска примерно на 90 градусов.
- Удобство автоматизации. Шток можно соединить с редуктором или исполнительным приводом.
- Широкий диапазон материалов. Корпус, диск и уплотнение подбирают под температуру, давление и химические свойства среды.
Материалы корпуса, диска и уплотнения
Корпуса часто изготавливают из чугуна, стали или нержавеющих сплавов. Диск может иметь защитное покрытие либо выполняться из нержавеющей стали. На герметичность и допустимые условия эксплуатации особенно влияет материал седлового уплотнения. Для воды и нейтральных сред распространены эластомеры EPDM и NBR, но их температурные диапазоны и стойкость к маслам различаются. Для агрессивной среды материал нельзя выбирать только по общему названию: необходимо сверяться с таблицей химической совместимости производителя.
Номинальный диаметр и давление тоже должны соответствовать проекту. Арматуру нельзя подбирать лишь по наружному размеру трубы: учитывают стандарт фланцев, строительную длину, рабочее и испытательное давление, температуру, скорость потока и возможные гидроудары.
Где применяют поворотные затворы
Межфланцевые модели устанавливают в системах водоснабжения и водоотведения, отопительных контурах, вентиляции, на насосных станциях и промышленных технологических линиях. Они подходят для запорной функции, а некоторые исполнения допускают регулирование расхода. Возможность дросселирования должна быть указана производителем: длительная работа диска в промежуточном положении создаёт локальные скорости и вибрации, которые могут ускорить износ уплотнения.
Перед выбором важно проверить наличие абразивных частиц и склонность среды к образованию отложений. Крупные включения способны повредить седло или помешать полному закрытию. Для вязких, загрязнённых или химически активных продуктов требуется специальное исполнение, согласованное с условиями эксплуатации.
Что проверить перед монтажом
До установки осматривают корпус, диск и уплотнение, удаляют транспортировочные заглушки и загрязнения. Ответные фланцы должны быть соосны, а расстояние между ними — достаточным для свободного ввода корпуса без повреждения седла. Диск при монтаже слегка приоткрывают, чтобы его кромка не зажимала уплотнение, но не выводят за пределы корпуса.
- Сверяют маркировку затвора с проектным диаметром, давлением и материалами.
- Проверяют плоскости фланцев, соосность труб и отсутствие механических напряжений.
- Центрируют корпус и равномерно затягивают крепёж крест-накрест.
- Убеждаются, что диск свободно поворачивается и не касается внутренней поверхности трубы.
- После монтажа выполняют плавное пробное переключение и проверку герметичности.
Эксплуатация и обслуживание
Во время работы следят за герметичностью соединений, усилием на рукоятке и состоянием привода. Резкое увеличение усилия может говорить о загрязнении, повреждении уплотнения или неправильной центровке. Нельзя использовать удлинители рукоятки, если они не предусмотрены изготовителем: чрезмерный момент способен повредить шток и диск.
Периодичность осмотров устанавливают с учётом среды и режима работы. На редко переключаемых линиях полезна регламентная проверка полного хода, чтобы механизм не терял подвижность. Разборку проводят только после остановки участка, сброса давления и подтверждения безопасной температуры среды. Правильно выбранный и смонтированный затвор обеспечивает быстрое управление потоком, сохраняет герметичность и упрощает обслуживание трубопроводной системы.
