Задвижки применяются для регулирования потока жидкости в трубопроводах. Регулирующий элемент передвигается по направляющим перпендикулярно оси потока. Это позволяет изменять размер проходного отверстия и полностью перекрывать его. Конструкция задвижек может быть рассчитана на давление до 25 МПа, а их размер допускает установку в трубы диаметром до 2,2 метров. Об особенностях и специальных моделях этой запорной арматуры — в этой статье.
Шиберные задвижки
Регулирующий элемент шиберной задвижки может быть выполнен клиновидным. Это позволяет надежнее удерживать его в седле и дополнительно центрировать при закрытии. Металлические задвижки могут применяться в нагретых средах. Они способны эксплуатироваться при температуре до 400 °C.
Шиберные задвижки могут быть рассчитаны на управление вручную. Для этого производитель предусматривает в их конструкции специальные ручки, вращением которых рабочие регулируют силу потока.
Также есть вариант исполнения с электроприводом. Преимущество таких моделей — возможность интеграции в системы автоматического управления потоком и предотвращения аварий на трубопроводе.

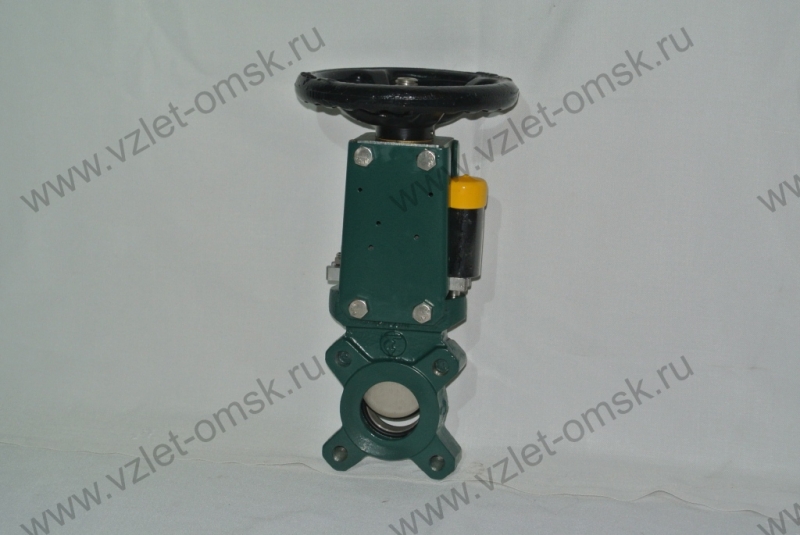

Для работы с вязкими жидкостями и средами, содержащими волокна и абразивные частицы, разработаны специальные виды запорной арматуры. Например, шиберные задвижки с регулирующим элементом в виде ножа.
Такая форма расширяет сферу применения задвижки. Эти модели находят применение в нефтехимической промышленности, горнодобывающих и строительных организациях. Нож запорного элемента может изготавливаться из твердых сплавов стали. Это позволяет обеспечить его долговечность при работе с агрессивными средами и жидкостями, содержащими большое количество абразивных включений.
С точки зрения направленности выделяют однонаправленные и двунаправленные задвижки. Первые выдерживают заявленное производителем давление только в одном направлении. Конструкция вторых позволяет гарантировать герметичность затвора при смене хода потока на обратное.
Щитовые затворы
Щитовой затвор отличается от задвижки прямоугольной формой перекрывающего элемента. Такая запорная арматура может использоваться в каналах и других конструкциях нестандартной формы. Пример применения — шлюзовые системы. Конструкция позволяет масштабировать изделие практически под любые размеры.
Конструктивно щитовой затвор представляет собой перекрывающий элемент, удерживаемый профилированной рамой системы направляющих. Это позволяет выдерживать значительное давление потока. Перекрывающий элемент может скользить по металлическим направляющим или перемещаться с помощью системы колес.
Как и мощные модели задвижек, щитовые затворы часто оборудуются электрическим приводом. Это позволяет открывать и закрывать их с помощью автоматики. Например, при управлении работой шлюза.
Надежные шиберные задвижки и щитовые затворы проектирует и производит завод Взлет, г. Омск. На предприятии внедрена система управления качеством продукции, позволяющая гарантировать надежность и долговечность изделий, отправляемых клиентам в России.
