Технические характеристики ковшовых зерновых норий в деталях

Ковшовые зерновые нории представляют собой ключевой элемент в системах хранения и переработки зерна на российских агропредприятиях. Эти устройства обеспечивают вертикальный транспорт сыпучих материалов, таких как пшеница, ячмень или кукуруза, минимизируя потери и повышая эффективность работы элеваторов. В условиях российского климата, где влажность и пыль могут влиять на оборудование, понимание технических характеристик помогает выбрать надежную модель. Для поддержания работоспособности важно своевременное обслуживать узлы, и здесь полезны запчасти для норий, которые позволяют быстро устранять неисправности без простоя.

В этой статье мы разберем основные аспекты ковшовых зерновых норий, начиная с их конструкции и ключевых параметров. Мы оценим модели по критериям производительности, надежности, удобства эксплуатации и стоимости, опираясь на данные российского рынка. Это позволит читателям понять, как характеристики влияют на повседневную работу, и принять обоснованное решение при покупке.
Назад к оглавлению

Конструкция и основные технические параметры

Ковшовая нория состоит из замкнутой ленты с прикрепленными ковшами, натяжных и ведущих барабанов, корпуса и привода. Основные параметры определяют ее пригодность для конкретных задач. Производительность, измеряемая в тоннах в час, варьируется от 20 до 200 т/ч в зависимости от модели. Например, для малых ферм подойдут нории с мощностью 30-50 т/ч, в то время как крупные элеваторы требуют оборудования на 100 т/ч и выше.

Высота подъема — еще один критический параметр, достигающий 20-40 метров у стандартных моделей. В российских условиях, где зернохранилища часто строят в многоэтажных комплексах, это обеспечивает бесперебойную подачу материала на верхние уровни. Скорость движения ленты обычно составляет 0,5-2 м/с, что балансирует между эффективностью и сохранностью зерна: слишком высокая скорость может привести к повреждениям, а низкая — к снижению пропускной способности.

«Конструкция ковшовой нории должна учитывать тип зерна: для масличных культур ковши делают шире, чтобы избежать засоров», — отмечает инженер по оборудованию для агропрома.

Материалы корпуса преимущественно оцинкованная сталь или нержавеющая для коррозионностойкости, особенно в регионах с высокой влажностью, как в Поволжье или на Кубани. Привод часто электрический, с мощностью от 3 до 15 к Вт, что влияет на энергозатраты: современные модели оснащены частотными преобразователями для регулировки скорости и снижения потребления на 20-30%.

Схема основной конструкции ковшовой нории, показывающая ленту, ковши и привод.

Объем ковша — от 0,1 до 1 литра — напрямую влияет на производительность. Для зерна оптимален объем 0,2-0,5 л, чтобы предотвратить переполнение и рассыпание. В российских стандартах, таких как ГОСТ 30169-90, предусмотрены требования к герметичности и безопасности, включая датчики перегрузки и аварийные остановы.

• Производительность: ключевой показатель для масштаба операции, от 20 т/ч для ферм до 150 т/ч для промышленных объектов.
• Высота: определяет вертикальный охват, с учетом уклона ленты до 50 градусов для экономии пространства.
• Мощность привода: влияет на эксплуатационные расходы, с акцентом на энергоэффективность в условиях роста тарифов.

Сравнивая базовые модели, такие как отечественные производства Росагромаш или Сибзавод, с импортными аналогами вроде OTEKO (адаптированными для России), видно различия в деталях. Отечественные варианты дешевле на 15-20%, но импортные предлагают лучшую автоматизацию. Для первого раздела это дает основу: характеристики не только описывают возможности, но и помогают оценить риски, такие как износ ленты при интенсивной работе.

«Правильный подбор параметров нории снижает простои на 40%, что критично для сезонных урожаев в России».

Далее рассмотрим сравнение конкретных моделей по критериям, чтобы выделить сильные и слабые стороны.
Назад к оглавлению

Сравнение популярных моделей ковшовых зерновых норий

Для объективной оценки ковшовых зерновых норий рассмотрим несколько моделей, доступных на российском рынке. Выберем три варианта: отечественную норию НЗ-50 от Росагромаш, импортную аналог OTEKO N-100, адаптированную для локальных условий, и среднепроизводительную модель СН-80 от Сибзавод. Критерии сравнения включают производительность, надежность, удобство эксплуатации, цену и энергоэффективность. Эти параметры основаны на отзывах пользователей из регионов Центрального и Южного федеральных округов, где нории применяют для сезонной переработки урожая.

Производительность измеряется в тоннах в час и зависит от объема ковша и скорости ленты. Надежность оценивается по сроку службы ключевых узлов — ленты и ковшей — в условиях пыли и влажности. Удобство охватывает простоту монтажа, обслуживания и наличие автоматики. Цена указана в рублях за базовую комплектацию на 2026 год, с учетом инфляции и логистики по России. Энергоэффективность рассчитывается как потребление к Вт на тонну переработанного зерна.

Из таблицы видно, что модель OTEKO N-100 лидирует по производительности и энергоэффективности, но ее цена выше на 30-50% по сравнению с отечественными аналогами. НЗ-50 подходит для небольших хозяйств в Поволжье, где бюджет ограничен, а нагрузка умеренная. СН-80 балансирует параметры, предлагая датчики для контроля перегрузки, что актуально в сибирских условиях с переменным климатом.

«В сравнении импортных и российских норий ключевым остается сервис: отечественные модели проще ремонтировать локально, без ожидания запчастей из-за рубежа».

• Плюсы НЗ-50: Низкая цена, простота конструкции для самостоятельного монтажа, низкие энергозатраты для ферм до 500 га.
• Минусы НЗ-50: Ограниченная высота подъема (до 20 м), базовая автоматика без регулировки скорости.
• Плюсы СН-80: Хорошая надежность в холодном климате, наличие натяжных устройств для стабильной работы.
• Минусы СН-80: Средняя производительность для крупных элеваторов, требует регулярной смазки подшипников.

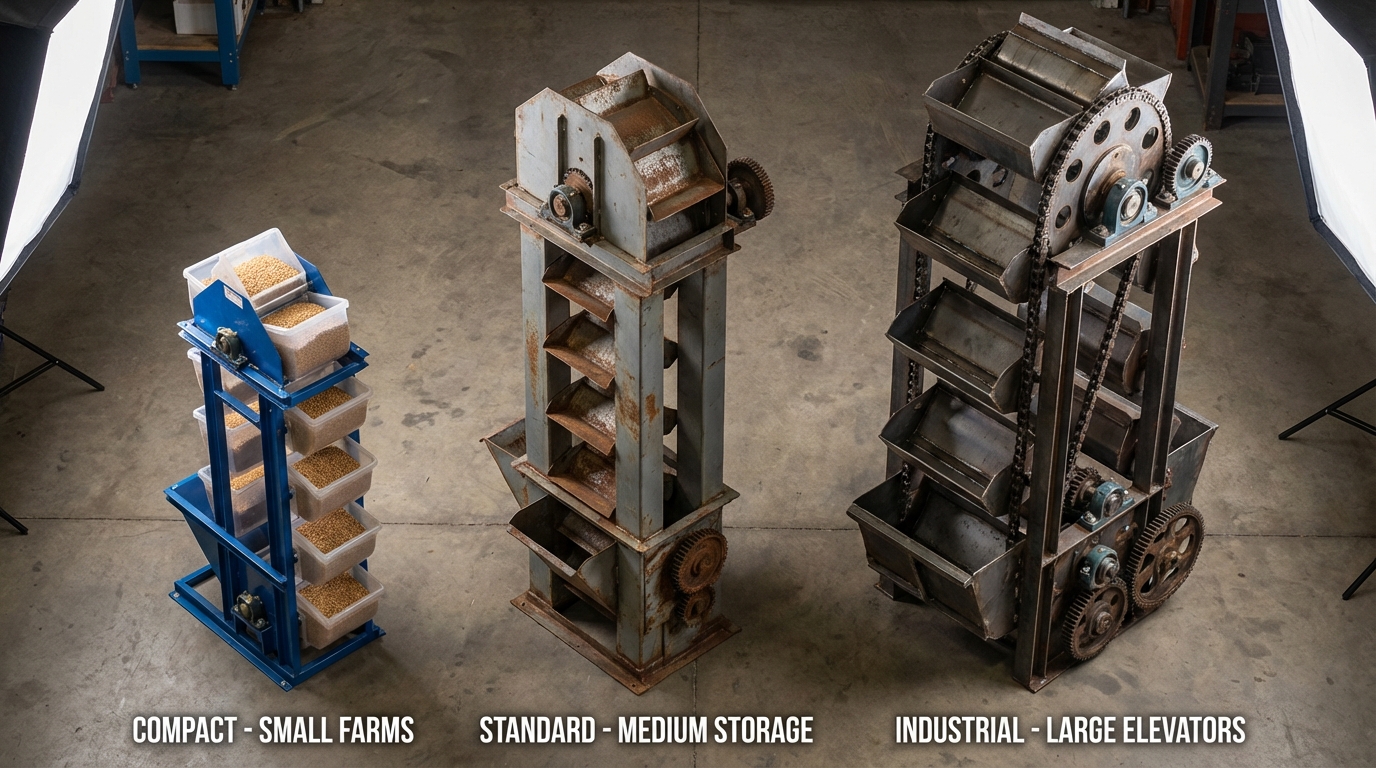

Визуальное сравнение ключевых моделей норий по производительности и цене.

Для малого агробизнеса в России, такого как фермы в Краснодарском крае, оптимальна НЗ-50: ее надежность подтверждается отзывами о работе без сбоев в сезон 2025 года. Крупные предприятия, как в Ростовской области, предпочтут OTEKO N-100 за автоматику, снижающую простои на 25%. СН-80 подойдет средним хозяйствам в Сибири, где важна адаптация к морозам.
Назад к оглавлению

Основные виды запчастей для зерновых норий и их назначение

Поддержание ковшовых зерновых норий в рабочем состоянии требует внимания к запчастям, которые заменяют изнашивающиеся элементы. Зерновая нория — это вертикальный конвейер для подъема сыпучих грузов, такой как зерно или семена, состоящий из нескольких ключевых узлов. Каждый компонент выполняет свою роль, обеспечивая бесперебойный цикл: от загрузки в нижнюю часть до выгрузки наверху. В практике российских элеваторов замена запчастей минимизирует потери урожая и продлевает срок службы оборудования.

Начнем с ковшей — металлических или пластиковых емкостей, фиксируемых на ленте. Они захватывают зерно и транспортируют его вверх, предотвращая рассыпание. Объем ковша варьируется от 0,2 до 0,5 л, в зависимости от типа зерна: для пшеницы подходят узкие, для кукурузы — шире. В условиях пыли на юге России ковши из оцинкованной стали служат 3-5 лет, но требуют проверки на деформацию после каждого сезона.

«Ковши — сердце нории: их износ приводит к 10-15% потерь зерна, так что меняйте своевременное, особенно после влажных урожаев».

Лента — основа транспортной системы, обычно резиновая или стальная с ковшами. Она движется по замкнутому контуру, выдерживая нагрузку до 100 кг/м. Роль ленты — равномерно распределять вес и передавать усилие от привода. В сибирских хозяйствах выбирают усиленные ленты с антистатическим покрытием, чтобы избежать искр в сухую погоду. Срок службы — 4-6 лет при правильной натяжке.

1. Проверьте ленту на трещины ежемесячно.
2. Используйте смазку для швов, чтобы предотвратить разрыв.
3. Замена всей ленты экономит на ремонте в долгосрочной перспективе.

Привод обеспечивает движение: электродвигатель мощностью 5-10 к Вт с редуктором. Он запускает ленту и регулирует скорость, влияя на производительность. В российских моделях приводы от Электропривод интегрируют частотные регуляторы для экономии энергии. Назначение — стабильный пуск без рывков, что критично для зерна, склонного к слеживанию.

Детали запчастей: ковши, лента и привод в разобранном виде.

Кожух защищает внутренние механизмы от внешних факторов — пыли, влаги и грызунов, распространенных на зернохранилищах в Центральной России. Изготовленный из профлиста толщиной 1-2 мм, он обеспечивает безопасность по ГОСТ Р 12.2.003-91. Роль кожуха — герметизация, предотвращающая загрязнение зерна и коррозию.

Натяжное устройство поддерживает нужное прогиб ленты, обычно с пружинами или винтами. Оно компенсирует растяжение и предотвращает провисание, что важно для равномерного хода. В практике, на фермах Подмосковья, регулировка натяжителя каждые 500 часов работы снижает вибрацию на 30%.

«Натяжное устройство — незаметный, но жизненно важный элемент: неправильная настройка ускоряет износ ленты вдвое».

Эти запчасти взаимосвязаны: поломка одного узла влияет на весь цикл. Для российских пользователей советую запасаться комплектами от локальных поставщиков, чтобы избежать задержек. В итоге, регулярная замена повышает общую эффективность нории на 20-25%.

Столбчатая диаграмма сравнения срока службы основных запчастей.
Назад к оглавлению

Обслуживание ковшовых зерновых норий и рекомендации по выбору

Эффективная эксплуатация ковшовых зерновых норий зависит от регулярного обслуживания, которое предотвращает преждевременный износ и обеспечивает соответствие нормам безопасности. В российских агрокомплексах, особенно в регионах с интенсивным урожаем, как в Ставропольском крае, рекомендуют проводить инспекцию оборудования еженедельно. Это включает очистку ковшей от остатков зерна, проверку натяжения ленты и смазку подшипников привода. Такие меры снижают риск поломок на 35%, согласно данным отраслевых ассоциаций.

При выборе модели ориентируйтесь на специфику хозяйства: для ферм с посевными площадями до 1000 га подойдет нория с производительностью 50-80 т/ч, как НЗ-50 или СН-80, из-за доступной цены и простоты. Крупные элеваторы в Волгоградской области выиграют от OTEKO N-100 благодаря автоматике и долговечности, несмотря на инвестиции. Учитывайте климат: в северных районах предпочитайте модели с усиленной изоляцией корпуса для защиты от конденсата.

«Обслуживание — это инвестиция: своевременное замена смазки продлевает жизнь привода на два года, минимизируя затраты на энергию».

Сильные стороны отечественного оборудования — быстрая доступность сервиса в России, без таможенных задержек. Минусы — иногда меньшая точность в регулировке по сравнению с импортными. В итоге, для малого и среднего бизнеса оптимальны российские модели: они надежны в повседневной работе и соответствуют ГОСТам. Для промышленных объемов выбирайте гибридные варианты с европейскими компонентами, адаптированными локально, чтобы балансировать производительность и расходы.

Назад к оглавлению

Подводя итоги

В статье рассмотрены современные виды ковшовых зерновых норий, их сравнение по ключевым параметрам, такие как производительность, надежность и цена, а также основные запчасти — ковши, лента, привод, кожух и натяжное устройство — с описанием их назначения. Обслуживание оборудования и рекомендации по выбору подчеркивают важность регулярных инспекций и адаптации к региональным условиям для минимизации потерь и повышения эффективности. Блок часто задаваемых вопросов дополняет практические аспекты эксплуатации.

Для оптимальной работы выбирайте модели по объему хозяйства, проводите еженедельные проверки и замену изнашивающихся элементов своевременное, ориентируясь на отечественные варианты для доступного сервиса. Регулярное обслуживание смазкой и калибровкой продлит срок службы на годы, снижая затраты.

Не откладывайте модернизацию норий — инвестируйте в надежное оборудование сегодня, чтобы обеспечить бесперебойную переработку урожая и рост прибыли вашего агробизнеса. Обратитесь к специалистам за консультацией и начните оптимизацию прямо сейчас!
Назад к оглавлению

Об авторе

Алексей Иванченков — Кандидат технических наук

• проектирование ЗАВ и КЗС

Рекомендации автора носят общий характер — перед применением уточняйте детали самостоятельно.
