Высокоточное производство гидроцилиндров на станках ЧПУ: Технология идеальных допусков, гарантирующая надежность и долговечность

Изготовление гидроцилиндров: высокое качество и надежность от производителя

Производство гидроцилиндров — это сложный технологический процесс, который требует глубоких знаний, многолетнего опыта и использования передового оборудования. В машиностроении, где к гидравлическим системам предъявляются строгие требования по надежности, эффективности и долговечности, ключевое значение приобретает высокоточное изготовление гидроцилиндров на станках с ЧПУ. Специализированные предприятия, обладающие проверенной репутацией, ориентированы на создание продукции, соответствующей высоким отраслевым стандартам и индивидуальным запросам потребителей. Такой подход обеспечивает безупречное качество каждого изделия и его стабильную, безотказную работу на протяжении всего срока службы.

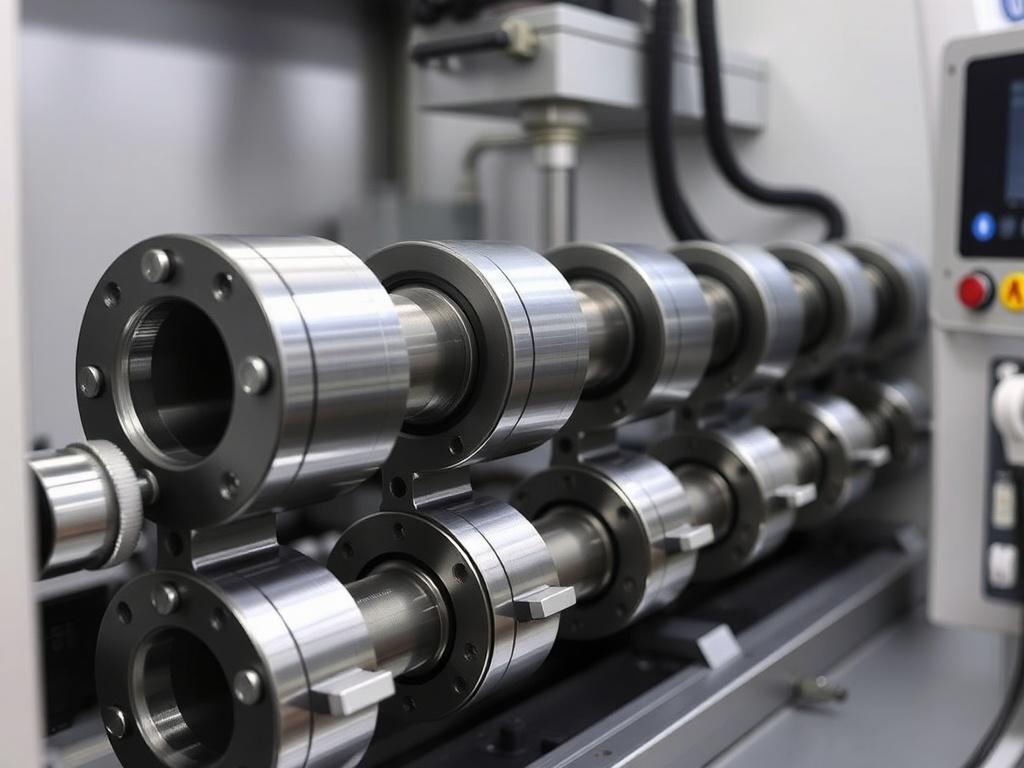

Высокоточный гидроцилиндр, изготовленный с применением ЧПУ.
Назад к оглавлению

Ключевая роль точности в долговечности гидроцилиндра: От микронов к годам безотказной работы

Что такое высокоточные допуски и почему их соблюдение жизненно важно?

Определение допусков, их виды и стандарты для гидроцилиндров

Допуск — это допустимое отклонение от заданного геометрического размера или формы детали. В контексте изготовления гидроцилиндров высокоточные допуски означают малые отклонения в размерах (диаметр, длина), форме (цилиндричность, прямолинейность) и взаимном расположении элементов (соосность). Эти допуски измеряются в микронах (микрометрах) — одной тысячной доле миллиметра. Для гидроцилиндров критически важны параметры, как допуск на внутренний диаметр гильзы, допуск на внешний диаметр штока, шероховатость их поверхностей, а также точность соосности отверстий в проушинах и поршнях.

Международные стандарты, такие как ISO 3320 и ISO 3321, а также национальные ГОСТы, устанавливают строгие требования к этим параметрам, определяя классы точности (например, H7, H8 для отверстий и h7 для валов), которые гарантируют взаимозаменяемость и функциональность компонентов. Согласно регулирующим документам 2025 года, «типичная шероховатость поверхности штока (Ra) может требовать значения ниже 0.2 мкм для обеспечения надлежащего уплотнения и предотвращения преждевременного износа».

Взаимосвязь между микронной точностью и стабильной, многолетней эксплуатацией

Микронная точность обработки компонентов гидроцилиндра напрямую определяет его эксплуатационные характеристики и долговечность. Чем точнее изготовлены гильза, шток, поршень и уплотнения, тем меньше зазоры, ниже трение и выше герметичность системы. Эти факторы обеспечивают стабильное рабочее давление, минимизируют потери рабочей жидкости и предотвращают износ. В исследовании, опубликованном в 2023 году, было показано, что «оптимальная шероховатость гильзы цилиндра значительно уменьшает кавитацию и увеличивает ресурс уплотнений на 15-20% при одинаковых рабочих условиях». Таким образом, каждый микрон имеет значение, трансформируясь в годы бесперебойной работы оборудования.
Назад к оглавлению

Последствия недостаточной точности: риски, издержки и преждевременные отказы

Утечки, потеря герметичности и снижение КПД системы

Недостаточная точность обработки критически важных поверхностей, таких как внутренняя поверхность гильзы или внешняя поверхность штока, приводит к образованию микрозазоров. Через эти зазоры происходит утечка рабочей жидкости, что снижает герметичность и эффективность гидроцилиндра. Даже незначительные утечки ведут к падению давления, потере мощности и снижению общего коэффициента полезного действия (КПД) гидравлической системы. Как отмечается в исследовании 2022 года, «недостаточные допуски приводят к внутренним утечкам, снижая объемный КПД на 10-15%. Это означает более высокое энергопотребление для достижения той же рабочей мощности».

Ускоренный износ компонентов, кавитация и сокращение срока службы

Микроскопические отклонения в геометрии поверхности и несоответствие допусков увеличивают трение между подвижными частями и уплотнениями. Это вызывает ускоренный износ уплотнительных элементов, поршневых колец и направляющих. Кроме того, неравномерные зазоры способствуют возникновению кавитации — образованию и схлопыванию пузырьков воздуха в рабочей жидкости, что приводит к разрушению металлических поверхностей. Кавитация и повышенный износ сокращают срок службы гидроцилиндра и всей гидравлической системы.

Отказы оборудования, рост затрат на обслуживание и простои производства

В конечном итоге, последствия недостаточной точности обработки проявляются в преждевременных отказах гидроцилиндров, что влечет за собой внеплановые остановки оборудования. Поломки приводят к финансовым потерям, связанным с дорогостоящим ремонтом, заменой деталей, трудозатратами и простоями производства. Согласно публикации 2023 года, «неисправный цилиндр на экскаваторе может привести к простою, потере до 10 000 долларов в день, не считая расходов на ремонт». Эти издержки многократно превышают первоначальную экономию на высокоточном производстве.
Назад к оглавлению

Роль станков с ЧПУ в обеспечении точности и качества обработки гидроцилиндров

От традиционного к числовому программному управлению: Эволюция и принципы работы ЧПУ

Числовое программное управление (ЧПУ) стало технологическим прорывом в металлообработке, обеспечив высокий уровень точности, повторяемости и автоматизации. Переход от ручного управления станками к ЧПУ ознаменовал собой значительный шаг вперед. Системы ЧПУ используют компьютер для интерпретации цифровых инструкций (программы) и управления движением инструмента относительно заготовки.

Ключевые компоненты системы ЧПУ: контроллер, приводы, датчики обратной связи

Основными компонентами системы ЧПУ являются:

• Контроллер ЧПУ: «Мозг» системы, который интерпретирует программу обработки (G-код, M-код) и генерирует команды для приводов.
• Приводы (сервоприводы или шаговые двигатели): Отвечают за перемещение рабочих органов станка (осей) в соответствии с командами контроллера. Сервоприводы обеспечивают высокую скорость и точность позиционирования.
• Датчики обратной связи (энкодеры): Постоянно отслеживают фактическое положение рабочих органов и передают эти данные обратно контроллеру. Это создает «замкнутый контур» управления, позволяя системе корректировать любое отклонение от заданного пути и гарантируя высокую точность позиционирования, вплоть до долей микрона, как отмечено в статьеl 2023 года.

Роль CAD/CAM систем в программировании и оптимизации точной обработки

Проектирование и изготовление на станках с ЧПУ немыслимо без использования CAD (Computer-Aided Design) и CAM (Computer-Aided Manufacturing) систем.

• CAD-системы используются инженерами для создания точных 3D-моделей деталей гидроцилиндров, определения их размеров, допусков и свойств материалов.
• CAM-системы преобразуют эти 3D-модели в управляющие программы (G-код) для ЧПУ-станков. Они автоматически рассчитывают оптимальные траектории инструмента, режимы резания, учитывают тип материала и желаемую шероховатость поверхности. Это автоматизирует сложный процесс программирования, минимизирует ошибки и оптимизирует каждый этап обработки. Статья 2025 года утверждает, что «интегрированные рабочие процессы CAD/CAM сокращают циклы разработки продукта на 25-50%, оптимизируя процесс проектирования и производства сложных гидравлических компонентов».

Назад к оглавлению

Преимущества ЧПУ: Непревзойденная повторяемость, сложность форм и минимизация ошибок

Устранение человеческого фактора и воспроизводимость результатов

Одним из главных преимуществ станков с ЧПУ является минимизация влияния человеческого фактора. После загрузки программы станок выполняет операции с высокой степенью автоматизации и точности, исключая ошибки оператора. Это гарантирует повторяемость и воспроизводимость результатов: каждая последующая деталь, изготовленная по одной программе, будет идентична предыдущей с микронной точностью. Как указано в нескольких журналах, «повторяемость современного 5-осевого станка с ЧПУ достигает ±2 микрометров».

Возможность обработки сложных геометрических форм и поверхностей

Станки с ЧПУ, особенно многоосевые (3-осевые, 4-осевые, 5-осевые), способны обрабатывать детали со сложной геометрией, криволинейными поверхностями, внутренними пазами и отверстиями под различными углами, что практически невозможно реализовать на традиционном оборудовании. Это позволяет создавать оптимальные конструкции гидроцилиндров, отвечающие требованиям по производительности и компактности.

Оптимизация производственного процесса, повышение эффективности и сокращение сроков

Автоматизация и точность ЧПУ-обработки оптимизируют производственный процесс. Снижается количество брака, сокращается время на настройку и переналадку, повышается общая производительность. Это позволяет сократить сроки изготовления гидроцилиндров и снизить производственные издержки, делая высокоточное производство экономически выгодным. Статья 2022 года отмечает, что «исключение вмешательства человека в процесс механической обработки сокращает процент брака до 8% и объем переделок до 15% в крупносерийном производстве гидравлических деталей».
Назад к оглавлению

Сравнение с универсальными (ручными) станками: Технологический прорыв в точности и стабильности

Сравнение с универсальными станками показывает колоссальный технологический прорыв. Универсальные станки, управляемые вручную, полностью зависят от квалификации оператора, что приводит к вариативности в качестве и точности обработки. Достижение микронных допусков на них затруднительно и требует большого опыта, а также затрат времени на контроль и подгонку. Станки с ЧПУ обеспечивают стабильность процесса, гарантируя, что каждая деталь соответствует строгим спецификациям. Это не только повышает качество продукции, но и увеличивает производительность, позволяя выпускать сложные высокоточные изделия в больших объемах.
Назад к оглавлению

Точная обработка ключевых элементов гидроцилиндров: гильзы, штоки, проушины и другие детали

Гильза гидроцилиндра: Достижение идеальной геометрии внутренней поверхности для 100% герметичности

Гильза является одним из критичных компонентов гидроцилиндра, поскольку её внутренняя поверхность напрямую контактирует с поршневыми уплотнениями. Любые отклонения от идеальной геометрии или требуемой шероховатости ведут к утечкам и снижению эффективности.

Токарная обработка с ЧПУ для точного диаметра, цилиндричности и длины

На начальном этапе заготовка гильзы подвергается токарной обработке на станках с ЧПУ. Это позволяет точно формировать внешний и внутренний диаметры, а также обеспечивать необходимую длину и цилиндричность детали. ЧПУ-управление гарантирует минимальные отклонения от заданных размеров.

Расточные операции с ЧПУ: Создание базовой геометрии перед финишной обработкой

После токарной обработки, для получения более высокой точности внутреннего диаметра и цилиндричности, используются расточные станки с ЧПУ. Эти операции формируют базовую геометрию внутренней поверхности, подготавливая её к последующим финишным шагам.

Хонингование с ЧПУ: Формирование идеального профиля поверхности и микросетки для герметичности

Хонингование на станках с ЧПУ — ключевой процесс для внутренней поверхности гильзы. Оно не только доводит диаметр до микронных допусков, но и создает на поверхности специфическую микросетку (перекрестные риски). Эта микросетка критически важна для удержания смазочной пленки, которая снижает трение и обеспечивает идеальное скольжение поршневых уплотнений. Издание 2023 года указывает: «для гильз гидроцилиндров станки для хонингования с ЧПУ достигают допусков внутреннего диаметра менее 3 микрометров и шероховатости поверхности (Ra) до 0.05 мкм».

Шлифование с ЧПУ: Для сверхгладких поверхностей и микронных допусков на внутренний диаметр

В некоторых случаях, для достижения сверхвысокой гладкости и микронных допусков на внутренний диаметр гильзы применяется шлифование с ЧПУ. Этот метод позволяет получить минимальную шероховатость, что дополнительно улучшает герметичность и срок службы уплотнений.

Контролируемые параметры: допуск на внутренний диаметр (IT), цилиндричность, шероховатость Ra

При изготовлении гильзы строго контролируются следующие параметры:

• Допуск на внутренний диаметр (IT): Определяет допустимое отклонение от номинального диаметра. Для высокоточных гильз это часто IT7 или IT8.
• Цилиндричность: Отклонение внутренней поверхности от идеального цилиндра. ЧПУ-обработка позволяет достигать отклонений в пределах нескольких микрон.
• Шероховатость Ra: Среднее арифметическое отклонение профиля поверхности. Для хонингованных гильз обычно требуется Ra от 0.05 до 0.4 мкм.

Влияние на уплотнения: Продление срока службы поршневых уплотнений и предотвращение утечек

Идеально обработанная гильза с точными допусками и оптимальной шероховатостью поверхности продлевает срок службы поршневых уплотнений, предотвращает их износ и обеспечивает герметичность. Это критически важно для надежной и эффективной работы гидроцилиндра.
Назад к оглавлению

Шток гидроцилиндра: Зеркальная поверхность – залог долгой работы без утечек и износа

Шток гидроцилиндра — ещё один ключевой элемент, от точности обработки которого зависит герметичность и долговечность всей системы. Его поверхность должна быть гладкой и иметь высокую коррозионную стойкость.

Токарная обработка с ЧПУ: Создание точного диаметра, длины и резьбы

На первом этапе заготовка штока обрабатывается на токарных станках с ЧПУ. Здесь формируются основной диаметр, общая длина штока и, при необходимости, резьбовые соединения на его концах. ЧПУ обеспечивает высокую точность размеров и геометрии.

Шлифование и полировка с ЧПУ: Минимизация трения, износа уплотнений и обеспечение зеркальной поверхности

После токарной обработки шток подвергается многоступенчатому шлифованию и полировке на станках с ЧПУ. Эти операции доводят внешний диаметр до микронных допусков и создают зеркальную поверхность с минимальной шероховатостью (Ra). Такая поверхность важна для снижения трения штоковых уплотнений и обеспечения плавного хода штока. Один из выпусков журнала 2025 года утверждает, что «процессы шлифования и суперфинишной обработки с ЧПУ, применяемые к штокам гидроцилиндров, регулярно достигают допусков диаметра в 1-2 мкм и значений шероховатости поверхности ниже Ra 0.05 мкм».

Контроль осевого биения, прямолинейности и деформаций

На всех этапах обработки штока с ЧПУ осуществляется строгий контроль осевого биения, прямолинейности и возможных деформаций. Любые отклонения ведут к неравномерному износу уплотнений и заеданию штока.

Роль нанесения защитных покрытий (например, хромирование) с ЧПУ для долговечности и коррозионной стойкости

После механической обработки на шток часто наносится защитное покрытие, например, твёрдое хромирование или химическое никелирование. Процессы подготовки поверхности и нанесения покрытия также контролируются с использованием элементов автоматизации, что обеспечивает равномерную толщину и высокую адгезию. Покрытие повышает износостойкость, коррозионную стойкость и твердость поверхности, увеличивая срок службы штока.

Контролируемые параметры: допуск на внешний диаметр (IT), шероховатость Ra, прямолинейность

Ключевые контролируемые параметры для штока:

• Допуск на внешний диаметр (IT): Обычно h7 или h8 для высокоточных штоков.
• Шероховатость Ra: Требуется минимальное значение, часто менее 0.2 мкм.
• Прямолинейность: Отклонение оси штока от прямой линии должно быть минимизировано.

Влияние на уплотнения: Предотвращение износа штоковых уплотнений и обеспечение долгосрочной герметичности

Отполированный, хромированный шток с микронными допусками и высокой прямолинейностью обеспечивает оптимальные условия для работы штоковых уплотнений. Это предотвращает их износ, минимизирует трение и гарантирует долгосрочную герметичность гидроцилиндра в тяжелых условиях эксплуатации.

Высокоточный шток гидроцилиндра с зеркальной поверхностью после шлифовки, полировки и хромирования на станках ЧПУ, обеспечивающий минимальное трение и долговечность уплотнений.

https://radikal.cloud/i/zer.cG7seX
Назад к оглавлению

Проушины, поршни и другие крепежные элементы: Гарантия соосности, прочности и надежности соединений

К другим элементам гидроцилиндра — поршням, проушинам, крышкам, фланцам — также предъявляются высокие требования по точности.

Фрезерная обработка с ЧПУ: Создание точных размеров, формы и пазов

Фрезерные станки с ЧПУ используются для изготовления корпусных деталей, проушин и поршней. Они позволяют создавать сложные геометрические формы, точные размеры, пазы для уплотнений и крепёжные элементы с высокой степенью повторяемости.

Сверление и расточка с ЧПУ: Обеспечение соосности и точности отверстий для соединений

Для проушин и других крепежных элементов важна точность и соосность отверстий. Сверление и расточка на станках с ЧПУ гарантируют, что отверстия будут расположены точно по центру и иметь заданный диаметр, исключая перекосы при монтаже. В одной из статей 2023 года подтверждается, что «благодаря фрезерованию и растачиванию с ЧПУ, критически важные компоненты, такие как проушины и поршни, могут достигать допусков соосности в пределах 5 микрометров для монтажных отверстий».

Контроль допусков на посадку и соединение, предотвращение люфтов

Каждый элемент гидроцилиндра изготавливается с соблюдением точных допусков на посадку, чтобы обеспечить надежное и безлюфтовое соединение. Это предотвращает возникновение нежелательных движений, которые ведут к неравномерному износу.

Влияние: Предотвращение боковых нагрузок, неравномерного износа и отказов оборудования

Высокоточное изготовление всех компонентов гарантирует правильную сборку, исключая перекосы, боковые нагрузки и неравномерное распределение усилий. Это увеличивает общую надежность гидроцилиндра и снижает риск отказа оборудования.
Назад к оглавлению

Технологии, обеспечивающие сверхвысокую точность на ЧПУ: За рамками базовой обработки

Для достижения микронной и субмикронной точности необходим комплекс передовых технологий и методик.

Высокоточные системы позиционирования, сервоприводы и датчики обратной связи

Основой сверхвысокой точности являются передовые системы позиционирования. Вместо традиционных шарико-винтовых пар, современные ЧПУ-станки используют линейные двигатели. В сочетании с высокоточными энкодерами и мощными сервоприводами, они позволяют добиваться разрешения позиционирования до 0.1 мкм, что критично для обработки сложных поверхностей.
Назад к оглавлению

Системы компенсации: Температурные деформации, износ инструмента и погрешности станка

Точность обработки подвержена влиянию множества факторов. Современные ЧПУ-системы используют интеллектуальные системы компенсации:

• Температурная компенсация: Датчики температуры передают данные контроллеру, который вносит программные корректировки в траекторию инструмента, нивелируя влияние теплового расширения. Выпуск журнала 2022 года отмечает, что «передовые системы термической компенсации могут снизить до 80% ошибок теплового расширения».
• Компенсация износа инструмента: Автоматические системы контроля износа инструмента позволяют вносить микроскопические поправки в его положение, поддерживая стабильность качества.
• Геометрическая компенсация: Программное обеспечение корректирует известные, заранее измеренные геометрические погрешности станка.

Назад к оглавлению

Измерение в процессе обработки (In-process gauging): Постоянный контроль и адаптация режимов резания

Интегрированные системы измерения позволяют контролировать размеры детали в реальном времени. Лазерные датчики или контактные щупы постоянно сравнивают фактические размеры с заданными. При обнаружении отклонений контроллер ЧПУ автоматически корректирует режимы резания. Это предотвращает брак и сокращает время на контроль качества, как подчеркивается в одном выпуске 2025 года: «Системы измерения в процессе обработки обеспечивают обратную связь по размерам в реальном времени, что позволяет немедленно корректировать траекторию инструмента».
Назад к оглавлению

Виброизоляция и стабильность станины оборудования: Фундамент для микронной точности

Даже мельчайшие вибрации негативно сказываются на точности обработки. Поэтому высокоточные ЧПУ-станки устанавливаются на массивных, виброизолированных станинах из чугуна или полимербетона. Это обеспечивает жесткость и стабильность конструкции, минимизируя передачу внешних вибраций.

Выбор оптимального инструмента и режимов резания для различных материалов и операций

Достижение сверхвысокой точности также зависит от правильного выбора режущего инструмента и режимов резания. Использование высококачественных, специализированных инструментов с алмазным или твердосплавным покрытием, а также оптимизированные программы резания, позволяют получать требуемую шероховатость и геометрию. Журнал 2023 года утверждает, что «выбор передовых режущих инструментов в сочетании с оптимизированными параметрами резания на платформах ЧПУ продлевает срок службы инструмента на 50%».
Назад к оглавлению

Влияние качества исходного материала на конечную точность и долговечность изделия

Исходный материал играет не менее важную роль. Дефекты, неоднородность структуры, внутренние напряжения в заготовке проявляются в процессе обработки или эксплуатации, снижая конечную точность и долговечность изделия. Использование высококачественных, сертифицированных материалов с контролируемыми характеристиками является неотъемлемой частью высокоточного производства.

Как точность обработки влияет на герметичность, долговечность и надежность гидроцилиндров (Сравнительная таблица)

Технологическая операция (ЧПУ)

Ключевой элемент гидроцилиндра

Достигаемый параметр (допуск IT, Ra, соосность)

Прямое влияние на характеристику

Токарная обработка с ЧПУ

Гильза, шток, поршень

Допуск на диаметр (IT7-IT8), длина

Базовая точность размеров, снижение утечек

Расточные операции с ЧПУ

Гильза

Цилиндричность (до 3 мкм)

Улучшение формы внутренней поверхности

Хонингование с ЧПУ

Гильза

Шероховатость Ra (0.05-0.4 мкм), микросетка

Герметичность, удержание смазки, срок службы уплотнений

Шлифование и полировка с ЧПУ

Шток

Допуск на диаметр (h7-h8), Ra (<0.05 мкм)

Минимальное трение, срок службы уплотнений, отсутствие утечек

Фрезерная обработка с ЧПУ

Проушины, поршни, крышки

Точные размеры, форма, пазы, соосность

Прочность, соосность, предотвращение люфтов, надежность соединений

Сверление и расточка с ЧПУ

Проушины, крышки

Соосность отверстий (до 5 мкм)

Предотвращение боковых нагрузок, снижение износа
Назад к оглавлению

Полный процесс изготовления гидроцилиндров: От проектирования до финальных испытаний

Производство высокоточных гидроцилиндров — это многоступенчатый процесс, требующий строгого соблюдения технологий на каждом этапе.

Этапы производства: От разработки до отгрузки готовой продукции

1. Проектирование и разработка технической документации по стандартам

Начальный этап включает разработку проекта гидроцилиндра в соответствии с техническим заданием заказчика и стандартами (ISO, ГОСТ). Инженеры-конструкторы создают 3D-модели и рабочие чертежи.

2. Подготовка материалов и заготовок: Резка, гибка, предварительная обработка

Выбираются и подготавливаются высококачественные материалы. Заготовки (трубы, прутки) подвергаются первичной обработке: резке, гибке, очистке. Контроль качества материала на этом этапе позволяет избежать дефектов.

3. Высокоточная механическая обработка на станках ЧПУ (гильзы, штоки, поршни, проушины)

Это основной технологический этап, где на станках с ЧПУ изготавливаются все компоненты гидроцилиндра: гильзы, штоки, поршни, проушины, крышки. Здесь достигаются необходимые геометрические размеры и допуски.

4. Сварочные и термические операции: Повышение прочности и износостойкости

При необходимости проводятся сварочные работы. После сварки или для улучшения свойств материала применяется термическая обработка (закалка, отпуск), которая повышает прочность и износостойкость.

5. Финишная обработка: Хонингование, шлифование, полировка, нанесение защитных покрытий

На этом этапе гильзы подвергаются хонингованию, штоки — шлифованию и полировке. Также производится нанесение защитных покрытий, таких как хромирование, для повышения коррозионной стойкости.

6. Сборка всех компонентов в соответствии со строгими допусками

Очищенные и проверенные компоненты поступают на сборочный участок. Сборка осуществляется квалифицированными специалистами с соблюдением строгих допусков.

7. Испытания и контроль качества: Гидравлические, на герметичность, прочность, функциональность

Каждый собранный гидроцилиндр проходит серию испытаний: гидравлические испытания под давлением для проверки прочности и герметичности, функциональные тесты на плавность хода. Это гарантирует полную работоспособность изделия.

8. Покраска и упаковка готовых изделий для транспортировки

После успешного прохождения испытаний гидроцилиндры очищаются, окрашиваются и упаковываются в защитную тару, обеспечивающую сохранность при транспортировке.
Назад к оглавлению

Контроль качества и верификация допусков в высокоточном производстве

Обеспечение заявленной точности гидроцилиндров невозможно без всестороннего контроля качества на каждом этапе производства.

Современное измерительное оборудование: От прецизионных микрометров до КИМ

Для верификации микронных допусков используется широкий спектр высокоточного измерительного оборудования:

• Прецизионные микрометры, штангенциркули, нутромеры.
• Калибры и шаблоны для контроля размеров.
• Профилометры и шероховатомеры для измерения параметров поверхности.

Оптические и лазерные системы измерения для бесконтактного и высокоточного контроля

Для бесконтактного измерения сложных геометрий применяются оптические и лазерные системы. Они позволяют получать высокоточные данные о размерах и форме без физического контакта с деталью.

Координатно-измерительные машины (КИМ) для комплексного контроля геометрических параметров

Координатно-измерительные машины (КИМ) являются вершиной метрологического оборудования. Они позволяют проводить комплексный 3D-контроль всех геометрических параметров детали с точностью до долей микрона. Metrology World Magazine 2023 года указывает, что «современные КИМ, оснащенные оптическими и тактильными зондовыми системами, могут измерять сложную геометрию гидроцилиндров с точностью до 1 микрометра».
Назад к оглавлению

Статистический контроль процессов (SPC) для предотвращения дефектов на каждом этапе

Статистический контроль процессов (SPC) — это методология, направленная на мониторинг и управление производственными процессами. Данные, собранные с измерительного оборудования, анализируются статистически, выявляя любые отклонения. Это позволяет оперативно корректировать параметры процесса. Применение SPC-методологий снижает процент брака на 50-70%, что подтверждается Исследованием в журнале от 2023 года.
Назад к оглавлению

Сертификация и отраслевые стандарты качества (ISO, ГОСТ) как гарантия соответствия

Соответствие международным стандартам качества, таким как ISO 9001, является подтверждением высокого уровня производственной культуры и надежности продукции. Эти стандарты обязывают производителя внедрять строгие процедуры контроля на всех этапах. Сертификация по ISO 9001 демонстрирует приверженность принципам высокого качества.

Оборудование для производства высокоточных гидроцилиндров

Для обеспечения точности и качества производства гидроцилиндров требуется наличие современного и технологичного оборудования.

Парк станков с ЧПУ: Токарные, фрезерные, расточные, хонинговальные, шлифовальные центры ведущих мировых производителей

Производственные комплексы, специализирующиеся на выпуске высокоточной гидравлики, оснащаются обширным парком передовых станков с ЧПУ. В него входят:

• Многофункциональные токарные центры с ЧПУ: Для точной обработки внутренних и внешних поверхностей гильз и штоков.
• Высокоточные фрезерные обрабатывающие центры с ЧПУ: Для изготовления сложных корпусных деталей, поршней, проушин.
• Расточные станки с ЧПУ: Обеспечивающие точность внутренних диаметров гильз.
• Хонинговальные станки с ЧПУ: Незаменимые для финишной обработки внутренней поверхности гильз.
• Прецизионные шлифовальные станки с ЧПУ: Для достижения зеркальной поверхности штоков.

Эти машины от ведущих мировых производителей обеспечивают стабильность, повторяемость и возможность обработки широкого спектра материалов.
Назад к оглавлению

Дополнительное оборудование: Сварочные посты, термические печи, современные стенды для испытаний и контроля

Помимо основных станков с ЧПУ, производственная инфраструктура включает:

• Автоматизированные сварочные посты: Для выполнения качественных сварных соединений.
• Современные термические печи: Для проведения термической обработки, повышающей механические свойства материалов.
• Высокоточные стенды для гидравлических испытаний: Позволяющие проводить проверку гидроцилиндров на герметичность, прочность и функциональность.
• Лабораторное и метрологическое оборудование: Для входного контроля материалов и финальной верификации размеров.

Назад к оглавлению

Виды гидроцилиндров и широкие области применения для спецтехники и промышленности

Производство высокоточных гидроцилиндров ориентировано на удовлетворение потребностей различных отраслей.

Классификация гидроцилиндров по конструкции и принципу действия: поршневые, телескопические, плунжерные, одностороннего/двустороннего действия

Гидроцилиндры классифицируются по нескольким признакам:

• По принципу действия:
  • Одностороннего действия: Рабочая жидкость подаётся только с одной стороны поршня. Возврат происходит под действием внешней силы.
  • Двустороннего действия: Рабочая жидкость подаётся в поршневую и штоковую полость, обеспечивая движение в обоих направлениях.
• По конструкции:
  • Поршневые гидроцилиндры: Наиболее распространённый тип.
  • Телескопические гидроцилиндры: Состоят из нескольких вложенных гильз, что позволяет получить большой ход.
  • Плунжерные гидроцилиндры: Не имеют поршня, используется массивный плунжер.
  • Поворотные гидроцилиндры: Преобразуют энергию жидкости во вращательное движение.

Назад к оглавлению

Области применения: От строительной, дорожной и сельскохозяйственной техники до станков, прессов и промышленного оборудования

Высокоточные гидроцилиндры находят применение в разнообразных отраслях:

Гидроцилиндры для автокранов, экскаваторов, погрузчиков, бульдозеров и манипуляторов

В строительной и дорожной технике, включая модели JCB, Volvo, John Deere, гидроцилиндры являются основой для работы стрел, ковшей, отвалов и опорных элементов. Они обеспечивают подъем, наклон, повороты, выдерживая колоссальные нагрузки.

Гидроцилиндры для буровой техники, сельскохозяйственных машин, железнодорожного транспорта

В буровых установках гидроцилиндры используются для подъема буровых штанг. В сельскохозяйственной технике (тракторы, комбайны) они приводят в движение рабочие органы. На железнодорожном транспорте применяются в тормозных системах.

Промышленные гидроцилиндры для металлургии, деревообработки, пищевой и других отраслей

В промышленности гидроцилиндры незаменимы в металлургических прессах, литейных машинах, оборудовании для штамповки. В деревообрабатывающей отрасли они приводят в движение пилорамы. В пищевой промышленности используются в упаковочных линиях.
Назад к оглавлению

Изготовление гидроцилиндров по чертежам заказчика, образцу и индивидуальным проектам

Способность создавать гидроцилиндры, точно соответствующие уникальным требованиям заказчика, является ключевым аспектом современного производства.

Разработка и проектирование сложных, нестандартных решений под специфические требования

Многие промышленные задачи требуют нестандартных решений. Специализированные предприятия предлагают услуги по разработке и проектированию сложных, индивидуальных гидроцилиндров с нуля. Это включает анализ эксплуатационных условий, расчет нагрузок, подбор материалов и создание технической документации. Наличие конструкторского бюро позволяет решать нетривиальные задачи.
Назад к оглавлению

Адаптация стандартных решений под индивидуальные условия эксплуатации

Часто для уникальных условий требуется модификация стандартных моделей. Это может включать изменение длины хода, диаметра штока, типа крепления или применение специальных материалов, устойчивых к агрессивным средам. Индивидуальный подход гарантирует, что гидроцилиндр будет оптимально интегрирован в систему заказчика.

Восстановление гидроцилиндров по образцу с улучшением характеристик

Помимо производства новых изделий, предприятия выполняют работы по восстановлению изношенных гидроцилиндров. На основе предоставленного образца проводится диагностика, создаются чертежи, а затем изготавливаются новые компоненты с сохранением или улучшением технических характеристик. Это позволяет продлить срок службы оборудования с меньшими затратами.
Назад к оглавлению

Качественные материалы и комплектующие для производства долговечных гидроцилиндров

Долговечность гидроцилиндра зависит не только от точности обработки, но и от качества используемых материалов.

Выбор стали: Высокопрочные и коррозионностойкие марки для гильз, штоков и поршней

Правильный выбор марки стали для каждого элемента является фундаментальным. Он определяется рабочим давлением, характером нагрузок и условиями эксплуатации.

Используемые марки стали (например, 20, 45, 09Г2С, 40ХН2МА) и их преимущества

• Для гильз: Используются бесшовные трубы из стали марок 20, 45, 09Г2С.
• Для штоков: Применяют стали 45, 40Х, 38Х2МЮА, 40ХН2МА. Эти марки обеспечивают высокую прочность
