Качественная заделка стыков в местах соединения труб с ППУ изоляцией

Монтаж теплотрасс осуществляется с помощью стальных труб с теплоизоляционным слоем из пенополиуретана. В разрезе таких труб видны три слоя: внутренний – рабочая труба из стали, затем идет толстый изолирующий пенополиуретана (ППУ), а снаружи находится слой оцинкованной либо полиэтиленовой оболочки.

заделка стыков

Теплоизоляция защищает магистральный трубопровод от тепловых потерь при установке подземным и наземным способом, увеличивает срок эксплуатации труб до 30 лет и снижает расходы на ремонт теплотрасс в 3 раза.

Важное условие для достижения этих свойств – надежная изоляция стыков ППУ труб – участков соединения двух элементов трубопровода. В месте соединения двух участков трубопровода теплоизоляционный слой отсутствует, из-за чего инженерная конструкция становится уязвимой и требует дополнительной термозащиты. Для надежной изоляции мест соединения ППУ труб используют несколько типов изоляции.

Типы изоляции мест соединения труб

При монтаже магистральных трубопроводов городских теплосетей, а также при обустройстве систем автономного отопления применяют несколько способов заделки стыков ППУ труб:

  • скорлуповый;
  • муфтовый;
  • заливочный.

заливной

Каждый из них подходит под определенные критерии трубопровода: способ прокладки, предполагаемый срок и условия эксплуатации, тип наружного изоляционного слоя, проектные значения давления и температуры теплоносителя и другие.

Как установить изоляционный слой

Основополагающим фактором в выборе типа изоляции стыков является способ прокладки труб – подземный, наземный, канальный, бесканальный. Муфтовый способ изоляции стыков ППУ труб показывает себя как универсальный, который подходит для любого способа прокладки труб. Он используется практически повсеместно, и далее речь будет идти именно о нем.

Методы заделки стыка

Муфтовый метод предполагает использование специальных термоусадочных манжет из радиационно-сшитого полиэтилена. Муфты представляют собой полые цилиндры, которые практически равны по диаметру основному трубопроводу.

Рекомендуем ознакомиться:  Особенности применения и монтажа металлопластиковых труб

Полимерные манжеты при нагревании создают практически идеальный герметизирующий слой, плотно обхватывающий участок стыка труб. После установки муфты в нее заливается жидкий полиуретан, который подается через заранее подготовленное отверстие.

Кроме муфтового способа изоляции стыков, используется заливочный и скорлуповый способы. Первый во многом напоминает муфтовый. Суть его заключается в использовании специальной оцинкованной стальной манжеты (кожуха), которая служит формой для заливки компонентов полиуретана в месте соединения ППУ трубопровода.

Кожух устанавливают так же, как полимерную термоусадочную муфту, и после проверки сопротивления изоляции через отверстия заливают компоненты полиуретана. После заливки участок дополнительно герметизируют с помощью термоусадочной липкой поливинилхлоридной ленты.

материал

Скорлуповый способ предполагает использование изделий из полиуретана в форме полуцилиндров, которые надеваются на изолируемый участок трубы и фиксируется с помощью специальных бандажей и мастик. Преимуществом этого способа является равномерное распределение изоляционного слоя, простота в монтаже и возможность устанавливать скорлупу без предварительной подготовки. Такой способ подходит для наземного монтажа теплотрасс.

Материалы

Для выполнения изоляции стыков ППУ труб можно использовать отдельно продающиеся изделия – муфты, манжеты, ленты, растворы, а также покупать готовые комплекты. В специализированных магазинах продаются и те, и другие:

  • Муфта термоусаживаемая – полый цилиндр из радиационно-сшитого полимерного материала диаметром от 110 до 1200 мм и длиной от 500 до 700 мм. Соответствует стандартам ГОСТ 30732-2006.
  • Пенопакет монтажный – содержит в себе компоненты ППУ для заливки стыка. Представляет собой жидкость в двух изолированных пакетах. Для применения необходимо просто смешать содержимое двух частей пакета в емкости и сразу залить в отверстие муфты. Масса застывает в среднем за полчаса.
  • Поливинилхлоридная термоусаживаемая лента – используется для дополнительной защиты трубопроводов и создания влагоизолирующего слоя при прокладке труб подземным способом.
Рекомендуем ознакомиться:  Медные трубы и их применение в кондиционерах

комплект

Потребуются также:

  • пропановая горелка;
  • дрель;
  • углошлифовальная машина (болгарка);
  • пробки для отверстий для отвода воздуха;
  • система СОДК;
  • луженые гильзы.

Последовательность действий при монтаже стыков

Приведем пример наиболее распространенного метода изоляции стыка – с помощью термоусадочной муфты. Монтаж происходит следующим способом:

На участке будущего соединения труб устанавливаются провода дистанционного контроля для проверки состояния теплоизоляционного слоя (СОДК). Отрезки проводов умеренно натягиваются, соединяются и припаиваются.

В торцевых участках труб вручную снимается слой пенополиуретановой изоляции на глубину от 20 до 50 мм.

На месте стыка устанавливаются держатели проводов СОДК, которые затем фиксируются бумажной малярной лентой.

Важно! Скотч на пластиковой основе для фиксации проводов использовать не рекомендуется.

  • С помощью СОДК измеряется сопротивление изоляции.
  • Соединяемые участки рабочей трубы зачищаются специальной щеткой, затем обезжириваются специальным раствором, обрабатываются наждачной бумагой и повторно обезжиривается растворителем.
  • Муфта надевается на участок стыка и выравнивается относительно оси трубопровода.
  • В верхней центральной части муфты просверливается заливочное отверстие диаметром 20-25 мм.
  • Далее следует собственно термоусадка муфты. С помощью пропановой горелки поверхность трубы на месте стыка прогревается до 80°С, после чего на нее сразу же наклеивается заранее прогретая защитная лента – по одной с каждой стороны.
  • Муфта осторожно сдвигается на место стыка ППУ труб и приводится в рабочее положение (заливочным отверстием вверх).
  • Для усадки ее края прогреваются пламенем горелки.

конструкция

Внимание! Очень важно не допустить как недостаточного прогрева, так и перегрева муфты в процессе обработки горелкой, т.к. изделие потеряет свои физико-механическое свойства. Греют муфту осторожно, выполняя круговые движения для равномерного прогрева материала.

По окончанию установки муфтовой изоляции проверяется герметичность соединения. Для этого на края муфты с помощью кисти наносится пена, а в заранее просверленное отверстие закачивается воздух под давлением до 0,5 бар. Отсутствие пузырьков по краям муфты свидетельствует о герметичности стыка.

Рекомендуем ознакомиться:  Ремонт и замена поврежденных участков полипропиленовых труб

После этого устанавливается дополнительные термоусаживаемые манжеты из специального липкой ПВХ ленты, которой обворачиваются оба края муфты. Для усадки ленты используется пламя горелки, которым необходимо равномерно прогреть материал, чтобы тот под воздействием тепла принял форму трубы.

Финальная часть изоляции стыка ППУ труб – заливка жидкого композитного полиуретана в просверленное отверстие через заливочную воронку. После заполнения полимером отверстие закрывается специальной пробкой для удаления воздуха, затем запаивается с помощью разогретой гильзы и зачищается с помощью углошлифовальной машиной со полировочным диском.

По окончанию всех манипуляций необходимо еще раз проверить наличие сопротивления изоляции с помощью СОДК: если предыдущие показатели не изменились, значит муфта установлена правильно.

Понравилась статья?
Поделиться ссылкой
Оцените статью:
1 Звезда2 Звезды3 Звезды4 Звезды5 Звезд (1 оценок, среднее: 5,00 из 5)
Загрузка...
Отзывов нет, будьте первым кто его оставит
Оставить отзыв
Оставьте свой отзыв

Прямо сейчас смотрят
металлические трубы

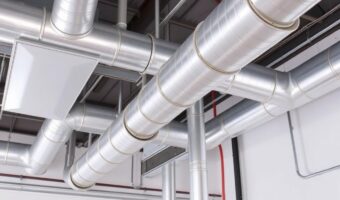

Особенности и виды труб для воздуховодов круглого сечения
