Как построить столбчатый фундамент из асбестовых труб своими руками

Самым долгим и затратным этапом строительства по праву считается устройство фундамента. Особенно трудным и дорогим этот процесс оказывается на сложном грунте, где любому строению необходима особенно надежная опора. Упростить и удешевить этот этап позволяет оборудование опор из асбестовых труб. При правильном использовании это недорогой материал способен, сэкономив время и силы строителя, выстоять перед грунтовыми водами, осадками и движением грунта, сохранив геометрию дома или надворной постройки.
Назад к оглавлению

Что собой представляют асбестовые трубы

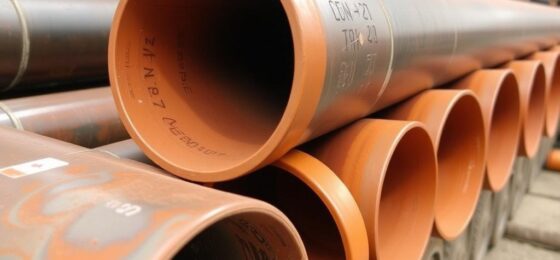

Асбестовые или асбестоцементные трубы – стройматериал с многолетней историей. Изготавливают их из портландцемента и асбестовых волокон. Из этих же материалов делают знакомый всем кровельный материал – шифер. Асбестовые волокна образуют каркас изделия, придавая ему прочность, которой чистый цемент лишен.

Сочетание этих материалов делает изделия из асбестоцемента прочными, водо–, термо– и огнестойкими, химически инертными и устойчивыми к коррозии.

Асбестоцементные трубы выпускают в двух модификациях:

• напорные, предназначенные для монтажа систем водоотведения, технического водоснабжения, оборудования колодцев, защиты скважин от осыпания грунта;
• безнапорные, используемые для монтажа систем дымоудаления.

Обратите внимание! Для устройства столбчатого фундамента используют только напорные трубы, так как безнапорные не выдержат внутреннего давления от заливаемого в них цементного раствора и внешнего давления грунта.

Назад к оглавлению

В чем особенность фундамента из асбестовых труб

Из асбестоцементных труб возводят фундамент столбчатого, или свайного, типа, изготавливая для будущего строения своеобразные ноги – столбы, или сваи, уходящие глубоко в почву.

Особенностью такого фундамента является установка свай под ключевыми точками строения: углами, зонами пересечения стен.

Отличительная черта свайного асбестоцементного фундамента – заливка полых асбестовых труб цементным раствором с дополнительным армированием. В результате столбы опор получаются прочными и устойчивыми к давлению грунта и способными выдержать вес возведенного строения.

Такое строение опорной конструкции актуально в тех случаях, когда невозможно или нецелесообразно устройство фундамента плитного или ленточного типа:

• При возведении надворных построек, дачных домиков и каркасных домов, не имеющих погреба, бань. Легкие постройки различного назначения не нуждаются в оборудовании опорной ленты по периметру, тем более, нецелесообразно под них заливать монолитную плиту.
• На сложном грунте или в холодных регионах, где земляные работы требуют серьезных затрат. На нестабильном грунте, склонном к осыпанию, рытье траншеи и монтаж фундамента невозможны без оборудования опалубки. В холодных регионах, где земля не оттаивает даже летом, а также на каменистом грунте опасность осыпания ниже, но сами работы значительно сложнее.
• При высоком уровне грунтовых вод или при расположении строения вблизи водоемов, склонных к разливу. В мокрой почве ленточный и монолитный фундамент будут постоянно контактировать с водой, постепенно разрушаясь и проседая в вымытые подземными потоками полости.

Назад к оглавлению

Преимущества и недостатки

При самостоятельном возведении жилого или дачного дома, беседки, навеса или террасы, особенно на сложном грунте, важно, сэкономив время, силы и деньги, получить надежное и функциональное строение. Поэтому, прежде чем останавливать свой выбор на свайном фундаменте из асбестоцементных труб, необходимо взвесить плюсы и минусы этой опорной конструкции.

Достоинствами столбчатого асбестового фундамента являются:

• применимость на сложных участках,
• низкая стоимость расходных материалов,
• малый расход цемента,
• быстрота возведения,
• возможность выполнения монтажа с малым набором инструментов,
• сокращение объемов земляных работ,
• устойчивость к воздействию влаги, перепадам температур,
• химическая и биологическая инертность,
• отсутствие коррозии под– и надземных частей фундамента,
• защита здания от подтапливания.

Однако у асбестоцементных труб и опор из них есть серьезные недостатки:

• малая несущая способность, недостаточная для возведения жилых домов из тяжелых стройматериалов, домов большой площади и этажности;
• невозможность оборудования под домом подвала или погреба;
• для большого количества фундаментных столбов потребуется много скважин, рытье которых без бура по трудозатратам сопоставимо с прокладыванием канавы под ленточный фундамент;
• ошибки в расчетах или монтаже приведут к тому, что грунт будет выдавливать сваи, так как сцепление с почвой у асбестовой трубы отсутствует.

Обратите внимание! Асбестоцементные трубы легко повредить во время хранения, транспортировки и монтажа. Применение изделий со сколами или трещинами для монтажа опор недопустимо. Чтобы использовать такие трубы для других целей, поврежденные участки необходимо срезать, что проблематично без специнструмента и навыков выполнения подобных операций.

Назад к оглавлению

Пошаговая инструкция по строительству

Возведение свайного асбестоцементного фундамента выполняется в несколько этапов:

• Проведение расчетов.
• Подготовка стройплощадки, стройматериалов и инструмента.
• Подготовка скважин.
• Установка труб.
• Подготовка цементного раствора.
• Подготовка свайной подошвы.
• Засыпка скважин.
• Армирование опор.
• Заливка труб.

Проведение расчетов

Пропускать этот этап нельзя, ошибки в расчетах фундамента могут дорого обойтись владельцу постройки.

Необходимо рассчитать:

• Глубину скважин для свай. Опоры должны доходить до стабильного грунта и оканчиваться ниже глубины промерзания почвы.
• Длину труб. Обычно она на 10 см больше глубины скважин, но на участках, подверженных затоплению, разницу увеличивают еще на 20 см или на высоту подтопления, если она известна.
• Количество опор. Сваи устанавливают в углах строения, под пересечениями стен и под зонами повышенной нагрузки (теплогенерирующими приборами, сантехническим оборудованием). Кроме узловых свай устанавливают дополнительные с шагом 1 метр.
• Диаметр труб. Сначала рассчитывают общий вес будущей постройки, по таблицам из СНиП, затем делят полученную цифру на количество опор. Если полученная величина находится в пределах 800 кг на одну сваю, то следует использовать трубы диаметром 100 мм, если больше – диаметром 200-250 мм. Проводить расчет общего веса необходимо только для крупных построек и жилых домов. Для малых архитектурных форм и строений хозяйственного назначения, этот шаг можно пропустить, остановившись на использовании 100-миллиметровых труб.
• Диаметр скважин. Эта величина на 10-20 см больше рассчитанного диаметра труб.
• Расход бетона. Для получения этого значения, нужно рассчитать общий внутренний объем труб. Его получают по формуле объема цилиндра: V=0,785*D2*n*(L+0,2),где V – объем трубы, D – ее диаметр и L – длина, А n – общее количество труб. Полученное значение округляют в большую сторону – это и будет расход бетона.

Обратите внимание! При проведении расчетов необходимо привести все величины к одинаковым единицам измерения. Диаметр, указанный в миллиметрах, нужно перевести в метры, умножив его на 0,001. Чтобы не проводить сложные расчеты, можно воспользоваться средними значениями расхода бетона: 0,1 кубометра на 10 метров 100-миллиметровой трубы, 0,5 кубометра – на 10 метров 200-миллиметровой.

Назад к оглавлению

Подготовка стройплощадки, стройматериалов и инструмента

Чтобы выполнять строительно-монтажные работы с максимальным комфортом, необходимо подготовить рабочее пространство, необходимые инструменты и материалы заранее:

• Участок, на котором будет возводиться строение, очищают от мусора, растительности и корней.
• Снимают верхний плодородный слой почвы, площадку выравнивают и утрамбовывают.
• Наносят разметку, отмечая расположение и размеры скважин.
• Закупают стройматериалы в рассчитанном ранее количестве, желательно с небольшим запасом на случай порчи в ходе монтажа. Дополнительно следует приобрести рубероид и битумную мастику для гидроизоляции, нерастяжимую веревку для разметки, стальные пруты (3-4 штуки на трубу) и проволоку для армирования свай.
• Запасают песок и гравий в объеме, вдвое превышающем объем сухого цемента.
• Готовят или приобретают минимальный набор инструментов: лопату, ручной бур, отвес и строительный уровень, желательно – вибропогружатель, если его нет – стальную арматуру, емкость для смешивания бетона.

Обратите внимание! Все подготовительные мероприятия проводятся непосредственно перед началом работ, чтобы, во-первых, не готовить рабочее пространство повторно, во-вторых, не повредить хрупкие стройматериалы во время их хранения.

Назад к оглавлению

Подготовка скважин

Согласно разметке, необходимо подготовить рассчитанное количество скважин:

• Пробурить или выкопать скважины необходимой глубины и ширины.
• Засыпать на дно каждой скважины песчаную подушку высотой 20 см.
• Пролить песок водой, утрамбовать.
• Выстелить дно поверх песка рубероидом для гидроизоляции подошвы свай.

Установка труб

Асбестоцементные трубы будут выполнять роль несъемной опалубки для бетона, выровнять их положение после заливки невозможно, поэтому установка трубы выполняется в два шага:

• Опускают трубы в скважины до гидроизолированного дна.
• Временно фиксируют деревянными или металлическими опорами, проверяя при помощи уровня и отвеса вертикальность установки труб.

Обратите внимание! Перед установкой будущих свай в особенно влажный грунт, следует обработать внешнюю поверхность труб битумной мастикой.

Назад к оглавлению

Подготовка цементного раствора

Цемент для заливки опалубки подготавливается следующим образом:

• Смешивают в пропорции 1:2 цемент и песок.
• Постепенно доливая воду, вымешивают получаемый раствор до получения консистенции тягучего теста.
• Добавляют 2 части гравия.
• Тщательно вымешивают раствор.

Подготовка свайной подошвы

Заливать бетон в опалубку нужно строго по технологии, это позволит избежать в дальнейшем разрушения столбов фундамента из-за давления почвы и внутренней неравномерности застывшего бетона:

• Заливают цементный раствор в трубы на 40-50 см.
• Приподнимают трубы на 10-15 см.
• Фиксируют новое положение опалубки.

Застывший бетон образует между гидроизолированной песчаной подушкой и нижним торцом асбестовой трубы подошву, которая будет удерживать сваю в правильном положении, не давая почве вытолкнуть гладкую опалубку вверх.
Назад к оглавлению

Засыпка скважин

После застывания бетонной подошвы, необходимо засыпать скважину, зафиксировав асбестовую опалубку:

• Оборачивают трубы рубероидом.
• Засыпают вокруг опалубки песок слоями по 15-20 см.
• Каждый слой проливают водой и трамбуют.
• Между засыпками проверяют вертикальное положение труб.

Армирование опор

Перед окончательной заливкой столбов фундамента необходимо усилить их, придав дополнительную прочность:

• Связывают стальные пруты проволокой так, чтобы они располагались параллельно друг другу на равном расстоянии (примерно ⅓ – ¼ диаметра трубы), образуя ребра призмы.
• Опускают связки арматуры в центр опалубки и фиксируют, чтобы при заливке цементного раствора связка не перекосилась.

Заливка труб

Это финальный этап, после которого работы по возведению свайного асбестоцементного фундамента можно считать завершенными.

• Смачивают поверхность ранее застывшего бетона водой для лучшего сцепления со следующим слоем.
• Заливают цементный раствор в опалубку.
• Если есть вибропогружатель, удаляют с его помощью пузырьки воздуха из залитого бетона. Если этого аппарата нет, протыкают цемент стальным прутом, после чего в получившиеся отверстия заливают еще раствор.

Застывание бетона и набор оптимальной прочности происходит в течение 18-28 дней в зависимости от погодных условий и размера свай. По истечение этого времени можно приступать к обвязке фундамента и возведению строения.
