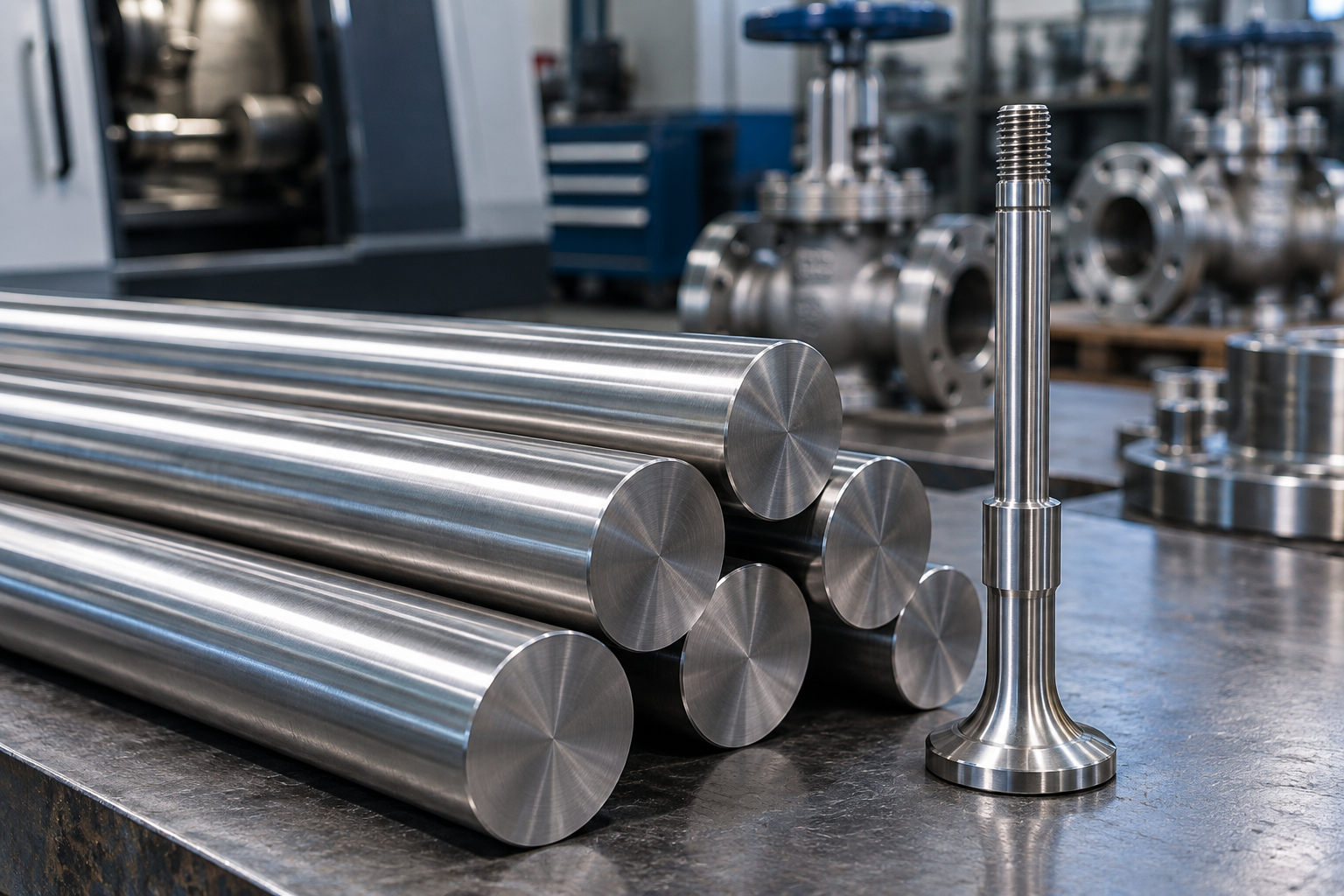

Надёжность трубопроводной арматуры зависит не только от конструкции корпуса и качества уплотнений. Большую роль играют небольшие металлические детали: штоки, оси, шпиндели, крепёжные элементы и компоненты приводов. Они передают усилие, обеспечивают движение запорного механизма и помогают сохранять работоспособность оборудования при изменении давления и температуры. Для изготовления таких элементов используют различные виды металлического проката, в том числе нержавеющий пруток.
Этот материал удобен для производства деталей, которым требуются определённые механические характеристики, устойчивость к коррозии и возможность точной обработки. Из прутка получают заготовки для токарных и фрезерных операций, изготавливают элементы крепления, втулки, пальцы, оси и детали промышленного оборудования. При этом свойства готового изделия определяются не одним названием материала: необходимо учитывать марку стали, размеры заготовки, характер нагрузки и условия эксплуатации.
В трубопроводных системах особенно важно, чтобы детали сохраняли геометрию и не теряли работоспособность при контакте с влагой, технологическими жидкостями и моющими составами. Ошибка в выборе материала может привести к ускоренному износу, затруднению движения механизма или повреждению соединения. Поэтому нержавеющий пруток выбирают исходя из конкретной задачи, а не только по доступному диаметру и стоимости.
Какие детали трубопроводной арматуры изготавливают из нержавеющего прутка

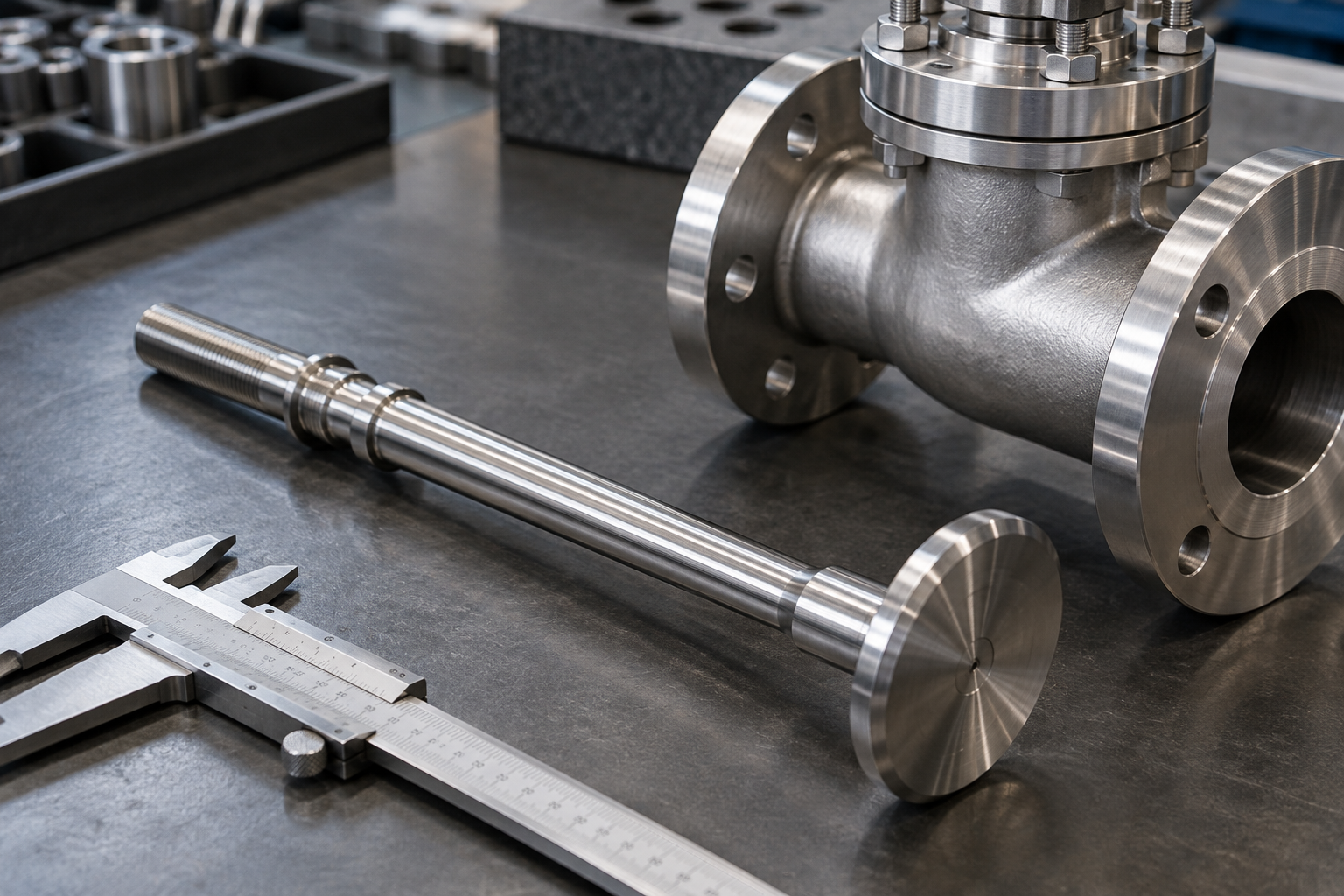

Пруток представляет собой сплошную металлическую заготовку, которую можно разрезать на мерные отрезки и обрабатывать до получения нужной формы. В производстве арматуры он используется для изготовления штоков, шпинделей, осей, пальцев, втулок и других деталей, передающих усилие или обеспечивающих движение механизма. В зависимости от конструкции изделия могут иметь резьбовые участки, проточки, посадочные поверхности и отверстия.
Штоки и шпиндели должны выдерживать усилия от привода и сохранять точность перемещения. Если деталь работает в контакте с агрессивной жидкостью, необходимо учитывать коррозионную стойкость материала. Если же механизм часто открывается и закрывается, существенными становятся износостойкость рабочих поверхностей, качество обработки и правильность подбора сопрягаемых деталей.
Нержавеющий пруток применяют и при производстве крепежа для оборудования, фитингов и отдельных элементов соединительных узлов. Здесь важны геометрическая точность, качество резьбы и механические свойства металла. Неправильно выбранная сталь может оказаться недостаточно прочной для заданной нагрузки или проявить склонность к коррозионному повреждению в рабочей среде.
Кроме трубопроводной арматуры, материал востребован в машиностроении, приборостроении и производстве технологических установок. Из него изготавливают оси, валы, элементы механизмов, детали насосов и компонентов оборудования, которые должны сохранять размеры при длительной эксплуатации. Круглое сечение удобно для токарной обработки, а сплошная структура заготовки позволяет получать детали с различными ступенями диаметра и сложной конфигурацией.
При подборе материала для таких изделий важно заранее определить:
- назначение детали и характер механической нагрузки;
- условия контакта с жидкостью, паром, влагой или моющими средствами;
- требования к диаметру, длине, точности обработки и качеству поверхности.
Эти параметры помогают определить не только марку стали, но и необходимый размер исходной заготовки. Если деталь будет изготавливаться с большим количеством операций, следует предусмотреть технологические припуски и оценить расход материала.
Марки стали: прочность и коррозионная стойкость должны сочетаться
Нержавеющие стали отличаются химическим составом и структурой, поэтому одинаково выглядящие прутки могут иметь разные эксплуатационные характеристики. Хром обеспечивает формирование защитного пассивного слоя на поверхности металла. Никель влияет на структуру и пластичность ряда сплавов, а молибден повышает стойкость некоторых марок к локальной коррозии, особенно при наличии хлоридов.
Для изготовления деталей промышленного оборудования могут использоваться стали 08Х18Н10, 12Х18Н10Т и 10Х17Н13М2Т. Однако выбор между ними зависит от условий эксплуатации и требований к изделию. Сталь 08Х18Н10 применяют для широкого круга деталей, работающих в умеренно агрессивных средах. Марка 12Х18Н10Т содержит титан, что имеет значение для поведения стали при определённых температурных воздействиях. 10Х17Н13М2Т относится к молибденсодержащим коррозионностойким сталям, которые могут рассматриваться для более сложных условий.
При этом нельзя выбирать материал только по предполагаемой агрессивности среды. Важно знать конкретный состав жидкости, её концентрацию, температуру и продолжительность контакта. Даже коррозионностойкая сталь не гарантирует долговечность при любых сочетаниях химических веществ. Для ответственных деталей рекомендации по выбору материала должны учитывать технические требования оборудования и условия технологического процесса.
Механические характеристики также имеют значение. Шток, работающий на растяжение или сжатие, испытывает другие нагрузки, чем ось, передающая крутящий момент. Для крепёжных деталей дополнительно важны свойства резьбового участка и условия затяжки. Если изделие подвергается циклическим нагрузкам, следует оценивать риск усталостного разрушения и влияние концентраторов напряжений.
Нужно помнить и о различии между прочностью материала и прочностью готовой детали. Геометрия, переходы между диаметрами, радиусы закруглений, состояние поверхности и качество обработки влияют на распределение напряжений. Поэтому одна лишь высокая прочность стали не компенсирует ошибки проектирования.
Механическая обработка: точность начинается с заготовки
Нержавеющий пруток широко применяют в токарном и фрезерном производстве. Из исходной заготовки получают детали с цилиндрическими поверхностями, резьбой, канавками, отверстиями и посадочными участками. Для элементов арматуры точность размеров особенно важна: отклонения могут затруднять сборку, ухудшать работу уплотнений и увеличивать износ сопряжённых поверхностей.
При обработке нержавеющих сталей необходимо учитывать их склонность к наклёпу. При неправильном режиме резания поверхностный слой может упрочняться, из-за чего возрастает нагрузка на режущий инструмент и ухудшается качество поверхности. Поэтому важны стабильная подача, подходящие режущие пластины, корректная скорость обработки и достаточное охлаждение.
Если деталь имеет резьбовые участки, качество изготовления резьбы должно соответствовать требованиям соединения. Для крепежа, работающего в условиях повышенной влажности или контакта с химическими веществами, важны также состояние поверхности и отсутствие дефектов, способных стать очагами коррозии. При необходимости после механической обработки выполняют дополнительные операции, предусмотренные технологией производства.
Перед запуском заготовки в обработку стоит проверить:
- соответствие марки стали документам на поставку;
- фактический диаметр и длину с учётом припусков;
- состояние поверхности и отсутствие недопустимых дефектов.
Отдельное внимание уделяют хранению и подготовке нержавеющего проката. Контакт с частицами обычной углеродистой стали может привести к загрязнению поверхности и появлению ржавых пятен. Поэтому для обработки нержавейки желательно использовать чистый инструмент и не допускать смешивания металлической стружки от разных материалов.
При изготовлении ответственных деталей полезно сохранять информацию о партии исходного материала. Это помогает обеспечить прослеживаемость и подтвердить соответствие заготовки техническим требованиям, если готовое изделие используется в оборудовании с повышенными требованиями к безопасности.
Где ещё востребован нержавеющий пруток
Помимо трубопроводной арматуры, нержавеющий пруток широко используется в машиностроении. Из него производят валы, оси, втулки, пальцы, элементы приводов и различные детали, работающие под механической нагрузкой. В зависимости от марки стали и технологии обработки такие изделия могут применяться в оборудовании, которое регулярно контактирует с водой, моющими растворами или технологическими жидкостями.
В пищевой промышленности нержавеющие детали встречаются в смесителях, дозаторах, конвейерных механизмах и вспомогательном оборудовании. Здесь важно учитывать не только коррозионную стойкость, но и требования к очистке поверхностей. Для медицинских и фармацевтических устройств дополнительно проверяют совместимость материала с конкретными процедурами мойки, дезинфекции и стерилизации.
В строительстве нержавеющий пруток используют для изготовления крепёжных элементов, опорных деталей, соединительных компонентов и отдельных элементов ограждений. В транспортном машиностроении его применяют для производства деталей механизмов, где важны сочетание прочности и устойчивости к воздействию влаги. При этом для каждой области необходим собственный подбор материала: условия работы крепежа в помещении существенно отличаются от условий эксплуатации детали на открытом воздухе или рядом с морской водой.
Нержавеющий прокат также используют при изготовлении деталей лабораторного и измерительного оборудования. Здесь может потребоваться высокая точность геометрии и стабильность поверхности. При выборе заготовки необходимо учитывать, будет ли деталь контактировать с рабочей средой, испытывать вибрацию или подвергаться многократной механической нагрузке.
Как подобрать пруток под производственную задачу
Правильный выбор начинается с технического задания. В нём желательно указать марку стали, диаметр, длину заготовки, требования к качеству поверхности и назначение будущей детали. Если изделие будет контактировать с химически активными веществами, следует отдельно описать состав рабочей среды и температурный режим. Эти сведения позволяют избежать ситуации, когда заготовка подходит по размерам, но не соответствует эксплуатационным требованиям.
Также необходимо учитывать способ изготовления. Для простой токарной детали может быть достаточно стандартного круглого прутка с подходящим припуском. Для сложного изделия важно заранее оценить объём снятия металла, требования к точности и необходимость дополнительных операций. Такой расчёт помогает рационально расходовать материал и планировать производственный процесс.
Нержавеющий пруток для промышленных и машиностроительных задач можно подобрать в компании Со-Мет. Ассортимент и варианты круглого проката для московского направления представлены здесь: https://so-met.ru/catalog/nerzhaveyushaya-stal/nerzhaveyushij-prutok/ Перед заказом стоит уточнить наличие нужной марки и диаметра, а также проверить соответствие характеристик заготовки требованиям чертежа. Это позволит выбрать материал, подходящий для изготовления деталей арматуры, крепёжных элементов и оборудования с учётом реальных условий эксплуатации.
